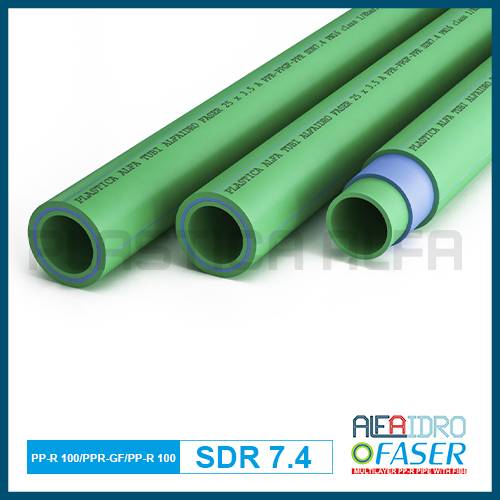

Tubo multistrato FASER SDR 7.4

Il Tubo multistrato FASER SDR 7.4 Alfaidro rappresenta l’evoluzione dei tubi monostrato, poiché ai vantaggi dei tradizionali tubi in PP-R si aggiungono quelli dello strato intermedio in fibra di vetro, che conferisce ai tubi maggiore stabilità dimensionale. Infatti uno dei principali vantaggi dei tubi Alfaidro Faser è la riduzione della dilatazione termica lineare rispetto ai tubi monostrato (-75% ca), ciò si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori.

Gli strati interno ed esterno sono prodotti con PP-R 100, che vanta un’elevata resistenza termica e alla pressione, insieme ad un’ottima resistenza ai prodotti chimici. Il tubo multistrato FASER SDR 7.4 è particolarmente indicato per impianti di riscaldamento e raffrescamento idronico, impianti ad aria compressa e varie applicazioni industriali. Inoltre può essere montato con tutta la gamma di raccordi Alfaidro, impiegando le tradizionali tecniche di polifusione per saldatura di tasca ed elettrosaldatura.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANT	Outside diameter	Internal diameter	Nominal thickness	DN	Water content (l/m)	Weight (Kg/m)	Rod size	Pack size
00TAF200	20 mm	14,4 mm	2,8 mm	15	0,163	0,151	4 mt	120 mt
00TAF250	25 mm	18 mm	3,5 mm	20	0,254	0,236	4 mt	80 mt
00TAF320	32 mm	23,2 mm	4,4 mm	25	0,423	0,379	4 mt	48 mt
00TAF400	40 mm	29 mm	5,5 mm	32	0,660	0,589	4 mt	32 mt
00TAF500	50 mm	36,2 mm	6,9 mm	40	1,029	0,917	4 mt	24 mt
00TAF630	63 mm	45,8 mm	8,6 mm	50	1,647	1,442	4 mt	12 mt
00TAF750	75 mm	54,4 mm	10,3 mm	-	2,323	2,052	4 mt	12 mt
00TAF900	90 mm	65,4 mm	12,3 mm	65	3,358	2,936	4 mt	8 mt
00TAF110	110 mm	79,8 mm	15,1 mm	80	4,999	4,401	4 mt	8 mt
00TAF1125	125 mm	90,8 mm	17,1 mm	-	6,472	5,662	4 mt	4 mt
00TAF1160	160 mm	116,2 mm	21,9 mm	100	10,599	9,255	4 mt	4 mt

COLORI DISPONIBILI:
BLU – VERDE

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 9
20°C – 17.5 bar
60°C – 9.7 bar
70°C – 6.4 bar

SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C MAX= +95°C

CONDUCIBILITÁ TERMICA:

0,15 W/mK

COEFFICIENTE DI ESPANSIONE LINEARE:

0.035 mm/mK

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520 NSF61, NSF51

NORME DI RIFERIMENTO:

Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14

CERTIFICATI DI PRODOTTO:

WRAS : United Kingdom
