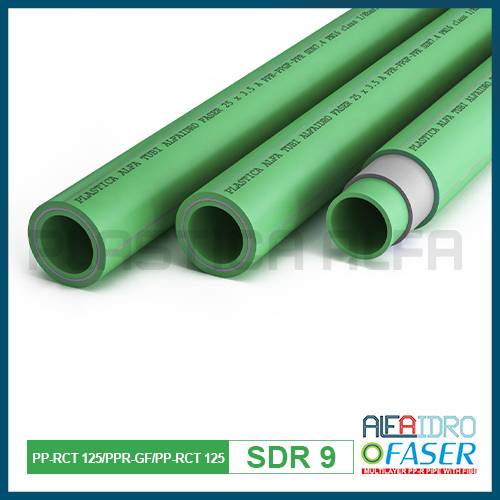

Il Tubo multistrato FASER PP-RCT SDR 9 Alfaidro rappresenta l’evoluzione dei tubi monostrato, poiché ai vantaggi dei tradizionali tubi in PP-RCT si aggiungono quelli dello strato intermedio in fibra di vetro, che conferisce ai tubi maggiore stabilità dimensionale.
Gli strati interno ed esterno in PP-RCT 125 conferiscono al tubo una maggiorata resistenza alle elevate temperature a lungo termine, permette di avere le stesse caratteristiche meccaniche con uno spessore minore rispetto al PP-R, quindi minore peso, maggiore portata e minori perdite di carico. Lo strato intermedio rinforzato con fibra di vetro riduce la dilatazione termica lineare di circa il 75% rispetto ai tubi monostrato, ciò si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori.
Il tubo multistrato FASER PP-RCT SDR 9 Alfaidro è particolarmente indicato per impianti di riscaldamento e raffrescamento idronico, impianti ad aria compressa e varie applicazioni industriali. Inoltre può essere montato con tutta la gamma di raccordi Alfaidro, impiegando le tradizionali tecniche di polifusione per saldatura di tasca ed elettrosaldatura.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT Outside diameter Internal diameter Nominal thickness DN Water content (l/m) Weight (Kg/m) Rod size Pack size
CTTAF320 32 mm 24,8 mm 3,6 mm 25 0,483 0,321 4 mt 48 mt
CTTAF400 40 mm 31 mm 4,5 mm 32 0,754 0,499 4 mt 32 mt
CTTAF500 50 mm 38,8 mm 5,6 mm 40 1,182 0,773 4 mt 24 mt
CTTAF630 63 mm 48,8 mm 7,1 mm 50 1,869 1,232 4 mt 12 mt
CTTAF750 75 mm 58,2 mm 8,4 mm - 2,659 1,730 4 mt 12 mt
CTTAF900 90 mm 69,9 mm 10,1 mm 65 3,825 2,493 4 mt 8 mt
CTTAF110 110 mm 85,4 mm 12,3 mm 80 5,725 3,703 4 mt 8 mt
CTTAF1125 125 mm 97 mm 14 mm 100 7,386 4,773 4 mt 4 mt
CTTAF1160 160 mm 124,2 mm 17,9 mm 125 12,109 7,804 4 mt 4 mt
COLORI DISPONIBILI:
BLU – VERDE
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 9
20°C – 23.1 bar
60°C – 12.2 bar
70°C – 10.4 bar
SDR 11
20°C – 18.4 bar
60°C – 9.7 bar
70°C – 8.1 bar
SDR 17
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CONDUCIBILITÁ TERMICA:
0,15 W/mK
COEFFICIENTE DI ESPANSIONE LINEARE:
0.035 mm/mK
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21, NSF61, NSF51
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
