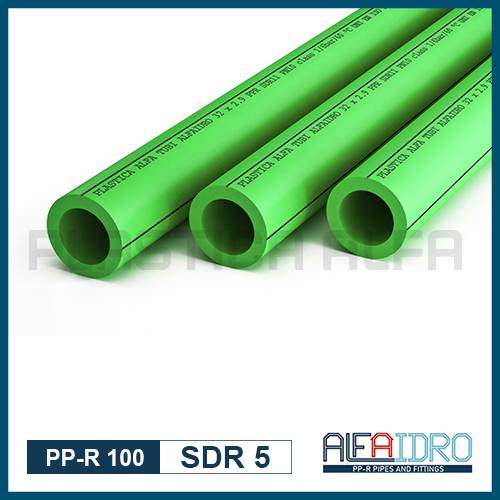

Tubo monostrato PP-R SDR 5

Tubo monostrato PP-R SDR 5 Alfaidro realizzato in polipropilene random (PP-R 100) di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata rendendolo ideale per il trasporto di acqua potabile.

Il PP-R 100 vanta un’elevata resistenza termica e alla pressione, insieme ad un’ottima resistenza ai prodotti chimici. Grazie alla sua bassa conducibilità termica, riduce al minimo la dispersione e quindi lo spessore necessario per lo strato isolante. Le connessioni sono realizzate tramite saldatura di tasca, saldatura testa a testa o elettrosaldatura, si ottiene così un unico elemento che garantisce zero perdite d’acqua.

La semplicità di montaggio rende il tubo monostrato PP-R SDR 5 Alfaidro ideale per la realizzazione di impianti idrosanitari, di irrigazione e di aria compressa sia civili che industriali; il tubo può essere installato sia in posa libera che sotto traccia.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANT	Outside diameter	Internal diameter	Nominal thickness	DN	Water content (l/m)	Weight (Kg/m)	Rod size	Pack size
25TA200	20 mm	11,8 mm	4,1 mm	12	0,109	0,198	4 mt	120 mt
25TA250	25 mm	14,8 mm	5,1 mm	15	0,172	0,306	4 mt	80 mt
25TA320	32 mm	19 mm	6,5 mm	20	0,286	0,497	4 mt	48 mt
25TA400	40 mm	23,8 mm	8,1 mm	25	0,445	0,768	4 mt	32 mt
25TA500	50 mm	29,8 mm	10,1 mm	32	0,697	1,197	4 mt	24 mt
25TA630	63 mm	37,6 mm	12,7 mm	40	1,110	1,894	4 mt	12 mt

COLORI DISPONIBILI:
BLU – VERDE

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 9
20°C – 17.5 bar
60°C – 9.7 bar
70°C – 6.4 bar

SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C MAX= +95°C

CONDUCIBILITÁ TERMICA:

0,15 W/mK

COEFFICIENTE DI ESPANSIONE LINEARE:

0.16 mm/mK

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520 NSF61, NSF51, Conformément à l’arrêté du 29 mai 1997 modifié et à la circulaire du Ministère de la Santé . Direction Générale de la Santé DGS/SD7A N° 571 du 25 Novembre 2002.

NORME DI RIFERIMENTO:

Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
