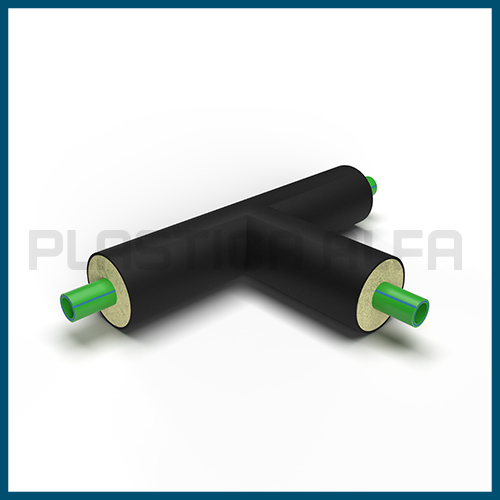

Raccordo T 90° PREISOLATO

Raccordo T 90° PREISOLATO

COD: ISO14TE Categorie: ,

I raccordi Alfaidro preisolati vengono utilizzati per la distribuzione di fluidi ad alta temperatura e fluidi refrigerati e garantiscono elevati livelli di isolamento termico. Il tubo interno, detto anche tubo di servizio, è un multistrato Faser in PP-R o PP-RCT rinforzato con fibre di vetro e interamente circondato dall’isolamento in schiuma poliuretanica (PUR rigido), protetto a sua volta da una guaina esterna in PEAD nero resistente agli UV.
Tutte queste caratteristiche rendono questo sistema ideale per il trasporto di energia termica e frigorifera su grandi distanze da centrali termiche, pompe di calore, impianti geotermici, impianti termali, chiller, ecc.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

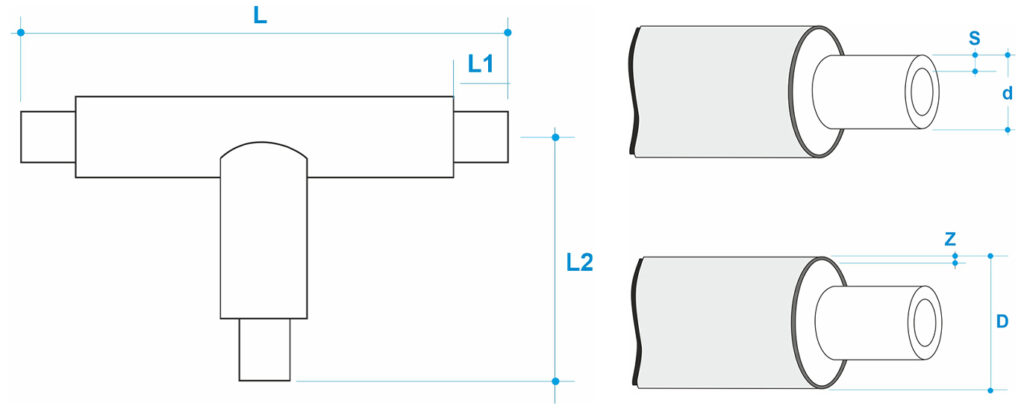

VARIANTSDRd (mm)S (mm)L (mm)L1 (mm)L2 (mm)D (mm)Z (mm)
ISO14TE-320-747.4324,41000190500903
ISO14TE-400-747.4405,510001905001103
ISO14TE-500-747.4506,910001905001103
ISO14TE-630-747.4638,610001905001253
ISO14TE-750-747.47510,310001905001403
ISO14TE-900-747.49012,310001905001603
ISO14TE-110-747.411015,110001905002003,2
ISO14TE-1125-747.412517,110001905002253,4
ISO14TE-1160-747.416021,915001907502503,6
ISO14TE-2000-747.420027,415001907503154,1
ISO14TE-2500-747.425034,215001907504004,8
ISO14TE-3150-747.431543,115001907504505,2
ISO14TE-320-99323,61000190500903
ISO14TE-400-99404,510001905001103
ISO14TE-500-99505,610001905001103
ISO14TE-630-99637,110001905001253
ISO14TE-750-99758,410001905001403
ISO14TE-900-999010,110001905001603
ISO14TE-110-9911012,310001905002003,2
ISO14TE-1125-991251410001905002253,4
ISO14TE-1160-9916017,915001907502503,6
ISO14TE-2000-9920022,415001907503154,1
ISO14TE-2500-9925027,915001907504004,8
ISO14TE-3150-9931535,215001907504505,2
ISO14TE-320-1111322,91000190500903
ISO14TE-400-1111403,710001905001103
ISO14TE-500-1111504,610001905001103
ISO14TE-630-1111635,810001905001253
ISO14TE-750-1111756,810001905001403
ISO14TE-900-1111908,210001905001603
ISO14TE-110-11111101010001905002003,2
ISO14TE-1125-111112511,410001905002253,4
ISO14TE-1160-111116014,615001907502503,6
ISO14TE-2000-111120018,215001907503154,1
ISO14TE-2500-111125022,715001907504004,8
ISO14TE-3150-111131528,615001907504505,2
ISO14TE-1160-17617.61609,115001907502503,6
ISO14TE-2000-17617.620011,415001907503154,1
ISO14TE-2500-17617.625014,215001907504004,8
ISO14TE-3150-17617.631517,915001907504505,2

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar

SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 17.6
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

CONDUCIBILITÁ TERMICA:

0,0235 W/mK

COEFFICIENTE DI ESPANSIONE LINEARE:

0.035 mm/mK

IDONEITÀ AL CONTATTO CON ACQUA POTABILE: DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520, CSBA B214, NSF61, NSF51

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15494, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
