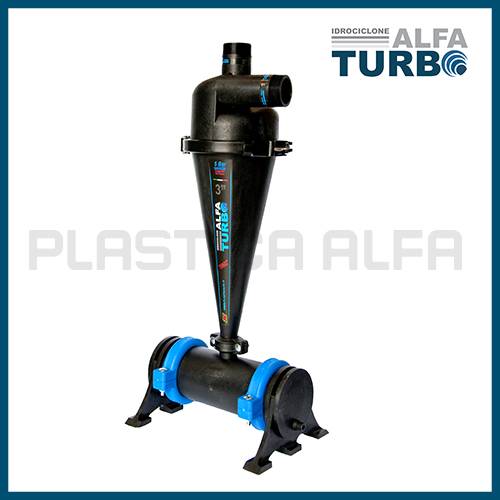

Il Filtro idrociclone Alfaturbo 3” sfrutta la forza centrifuga ed è in grado di rimuovere grandi quantità di sabbia, scorie e particelle solide dall’acqua. L’acqua entra nel filtro e viene accelerata dal movimento rotatorio, la sabbia e le particelle solide più pesanti dell’acqua si raccolgono nell’apposito serbatoio, mentre l’acqua pulita risale dalla parte centrale del corpo.
Il materiale polimerico con cui è prodotto il filtro idrociclone Alfaturbo separatore di sabbia, lo rende resistente alla corrosione da parte delle particelle solide in movimento, a differenza degli analoghi filtri metallici ed abrasioni causate dai solidi sospesi nell’acqua.
È caratterizzato da leggerezza e modularità, è versatile e compatibile con vari tipi di connessioni (filettate, flangiate, scanalate e a compressione) e trova applicazione in agricoltura, nell’industria, nell’acquedottistica e per la filtrazione di acqua potabile per uso domestico, all’interno di stazioni filtranti mobili, oltre che come sistema di prefiltraggio prima dei filtri a ghiaia, a rete, a dischi ecc.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT CONNECTION
30FLI300 3" ALFARAPID
30FLI310 3" BSP
30FLI311 3" NPT

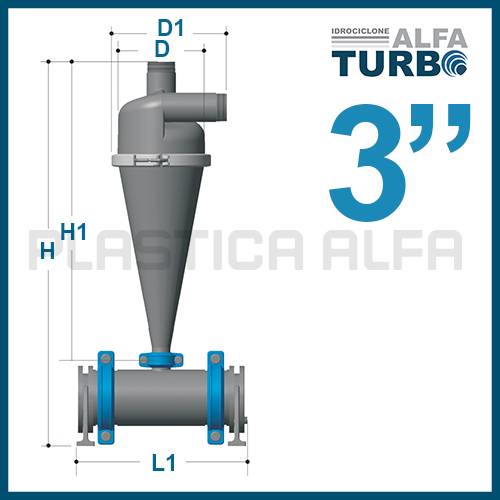

UNIT OF MEASURE H H1 D D1 L1 WEIGHT
cm 115 90 27 35 51 14,5 Kg
in 45.3 35.4 10.6 13.8 20.1 511.5 oz
Pressione massima di funzionamento raccomandata: 5 bar
Intervallo di portate consigliato: 25,9 ÷ 48 m³/h
CAPACITÁ FILTRANTE:
- Particelle [Particles]: >70 micron
- Peso specifico [Specific weight]: ≥2,5 Kg/dm³ (156 lb/ft³)
- Efficienza di filtrazione [Efficiency]: >80%
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CAPACITÁ SERBATOIO DI SCARICO:
7,44 dm³ (1,96 US gal)
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011
NORME DI RIFERIMENTO:
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Prove [Tests]: ISO 1167
- Tubi scanalati victaulic [Victaulic grooved pipes]: ANSI/AWWA C 606-87
CORPO E TAPPO:
PACV nero ad alto impatto, stabilizzato UV e con elevata resistenza all’invecchiamento.
SERBATOIO DI SCARICO:
PPCV nero ad alto impatto, stabilizzato UV e con elevata resistenza all’invecchiamento.
GUARNIZIONI:
Gomma nitrilica (NBR Standard)
FASCIA DI CHIUSURA E GIUNTI:
PACV stabilizzato UV.
GANCIO DI CHIUSURA:
Acciaio Inox AISI 304.
BULLONI:
Acciaio zincato
SU RICHIESTA – Acciaio Inox AISI 304.
