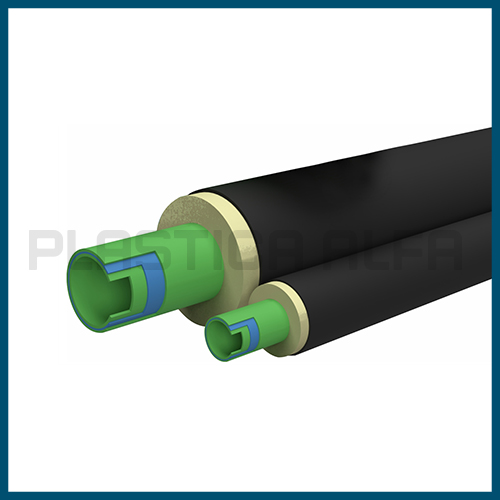

Alfaidro pre-insulated pipes are used for the distribution of high-temperature fluids and refrigerated fluids ensuring high levels of thermal insulation. The inner carrier pipe, also called service pipe, is a Faser multilayer PP-R pr PP-RCT reinforced with glass fiber, entirely surrounded by polyurethane foam insulation (PUR) and protected by an outer HDPE black sheath UV resistant.
All these features make this system ideal for transporting thermal and refrigeration energy over long distances from thermal power plants, heat pumps, geothermal plants, thermal plants, chillers, etc.
GENERAL CATALOGS AND TECHNICAL DATA SHEETS IN

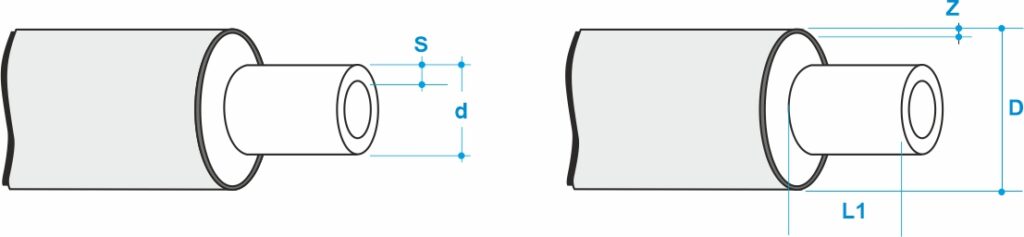

VARIANT SDR d (mm) S (mm) D (mm) Z (mm) L1 (mm) DN Rod size (mt)
ISOTAF74-320 7.4 32 4,4 90 3 190 25 5,8
ISOTAF74-400
7.4 40 5,5 110 3 190 32 5,8
ISOTAF74-500 7.4 50 6,9 110 3 190 40 5,8
ISOTAF74-630 7.4 63 8,6 125 3 190 50 5,8
ISOTAF74-750 7.4 75 10,3 140 3 190 - 5,8
ISOTAF74-900 7.4 90 12,3 160 3 190 65 5,8
ISOTAF74-110 7.4 110 15,1 200 3,2 190 80 5,8
ISOTAF74-1125 7.4 125 17,1 225 3,4 190 - 5,8
ISOTAF74-1160
7.4 160 21,9 250 3,6 190 100 5,8
ISOTAF74-2000 7.4 200 27,4 315 4,1 190 150 5,8
ISOTAF74-2500 7.4 250 34,2 400 4,8 190 - 5,8
ISOTAF74-3150 7.4 315 43,1 450 5,2 190 200 5,8
ISOTAF9-320 9 32 3,6 90 3 190 25 5,8
ISOTAF9-400
9 40 4,5 110 3 190 32 5,8
ISOTAF9-500 9 50 5,6 110 3 190 40 5,8
ISOTAF9-630 9 63 7,1 125 3 190 50 5,8
ISOTAF9-750 9 75 8,4 140 3 190 65 5,8
ISOTAF9-900 9 90 10,1 160 3 190 65 5,8
ISOTAF9-110 9 110 12,3 200 3,2 190 80 5,8
ISOTAF9-1125 9 125 14 225 3,4 190 100 5,8
ISOTAF9-1160
9 160 17,9 250 3,6 190 125 5,8
ISOTAF9-2000 9 200 22,4 315 4,1 190 150 5,8
ISOTAF9-2500 9 250 27,9 400 4,8 190 200 5,8
ISOTAF9-3150 9 315 35,2 450 5,2 190 250 5,8
ISOTAF11-320 11 32 2,9 90 3 190 25 5,8
ISOTAF11-400
11 40 3,7 110 3 190 32 5,8
ISOTAF11-500 11 50 4,6 110 3 190 40 5,8
ISOTAF11-630 11 63 5,8 125 3 190 50 5,8
ISOTAF11-750 11 75 6,8 140 3 190 65 5,8
ISOTAF11-900 11 90 8,2 160 3 190 - 5,8
ISOTAF11-110 11 110 10 200 3,2 190 - 5,8
ISOTAF11-1125 11 125 11,4 225 3,4 190 100 5,8
ISOTAF11-1160
11 160 14,6 250 3,6 190 125 5,8
ISOTAF11-2000 11 200 18,2 315 4,1 190 - 5,8
ISOTAF11-2500 11 250 22,7 400 4,8 190 200 5,8
ISOTAF11-3150 11 315 28,6 450 5,2 190 250 5,8
ISOTAF176-1160 17.6 160 9,1 250 3,6 190 - 5,8
ISOTAF176-2000 17.6 200 11,4 315 4,1 190 - 5,8
ISOTAF176-2500 17.6 250 14,2 400 4,8 190 - 5,8
ISOTAF176-3150 17.6 315 17,9 450 5,2 190 - 5,8
TEMPERATURES AND OPERATING PRESSURE:
SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar
SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 17.6
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar
WORKING TEMPERATURES:
MIN= -20°C MAX= +95°C
THERMAL CONDUCTIVITY:
0,0235 W/mK
COEFFICIENT OF LINEAR EXPANSION:
0.035 mm/mK
REGULATION FOR DRINKING WATER: DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520, CSBA B214, NSF61, NSF51
REFERENCE STANDARDS:
- Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15494, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
