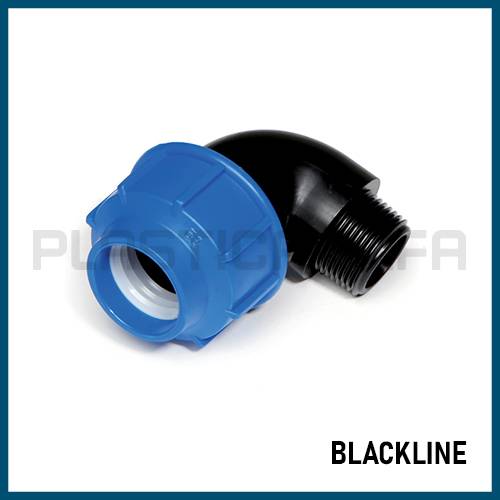

Gomito a 90 filettato maschio Blackline Plastica Alfa

Gomito a 90° – filettato maschio

COD: 16825 Categorie: , , ,

Il Gomito 90° filettato maschio a compressione della serie Black line è ideale per connettere tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il gomito, dotato di filettatura maschio BSP (GAS) è progettato e testato per garantire una pressione di esercizio PN16.

Il Gomito a 90° filettato maschio viene impiegato negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANTSIZEBAGBOX
16825-1-B16 x ½”20600
16825-1-C16 x ¾”20500
16825-2-B20 x ½”20400
16825-2-C20 x ¾”20400
16825-3-B25 x ½”20300
16825-3-C25 x ¾”20280
16825-3-D25 x 1”20240
16825-4-C32 x ¾”10160
16825-4-D32 x 1”10160
16825-4-E32 x 1”¼10150
16825-6-D40 x 1”580
16825-6-E40 x 1”¼580
16825-6-F40 x 1”½570
16825-6-G40 x 2”580
16825-7-E50 x 1”¼550
16825-7-F50 x 1”½550
16825-7-G50 x 2”-50
16825-8-F63 x 1”½-35
16825-8-G63 x 2”-35
16825-8-H63 x 2”½-33
16825-9-G75 x 2”-20
16825-9-H75 x 2”½-20
16825-9-L75 x 3”-20
16825-10-L90 x 3”-12
16825-10-M90 x 4”-10
16825-11-M110 x 4”-8

ANELLO DI RINFORZO:

*Anello di rinforzo opzionale*

La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.

Ø 16 ÷ 110
20°C – 16 bar
45°C – 10 bar
70°C – 3 bar

Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar

Ø 16 ÷ 110
16 bar

Ø 3”- 4” Filettato femmina
10 bar

Ø 16 ÷ 110
20 bar

Ø 3”- 4” Filettato femmina
12.5 bar

Ø 16 ÷ 110
24 bar

Ø 3”- 4” Filettato femmina
15 bar

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609

CERTIFICATI LINEA BLULINE PLUS:

  • KIWA UNI: Netherlands, Italy
  • GOST: Russia
  • SABS: South Africa
  • CTPC: Romania
  • BULGARKONTROLA: Bulgaria
