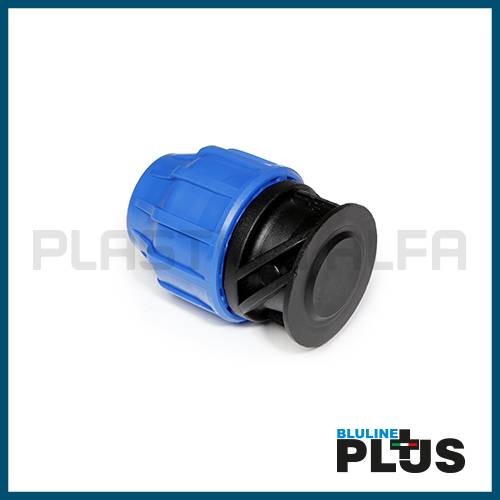

Il Tappo terminale a compressione della serie Blu line Plus è ideale per chiudere una sezione di tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il tappo non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16.
Il tappo terminale viene impiegato negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
Variant | Size | Bag | Box |
---|---|---|---|
56941-1 | 16 | 20 | 340 |
56941-2 | 20 | 20 | 240 |
56941-3 | 25 | 10 | 150 |
56941-4 | 32 | 10 | 80 |
56941-6 | 40 | 5 | 60 |
56941-7 | 50 | - | 35 |
56941-8 | 63 | - | 22 |
56941-9 | 75 | - | 16 |
56941-10 | 90 | - | 7 |
56941-11 | 110 | - | 7 |
ANELLO DI RINFORZO:
*Anello di rinforzo opzionale*
La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.
Ø 20 ÷ 125
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar
Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar
Ø 20 ÷ 125
16 bar
Ø 3”- 4” Filettato femmina
10 bar
Ø 20 ÷ 125
20 bar
Ø 3”- 4” Filettato femmina
12.5 bar
Ø 20 ÷ 125
24 bar
Ø 3”- 4” Filettato femmina
15 bar
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609
CERTIFICATI LINEA BLULINE PLUS:
- KIWA UNI: Netherlands, Italy
- GOST: Russia
- WRAS: United Kingdom
- CTPC: Romania
- BULGARKONTROLA: Bulgaria
